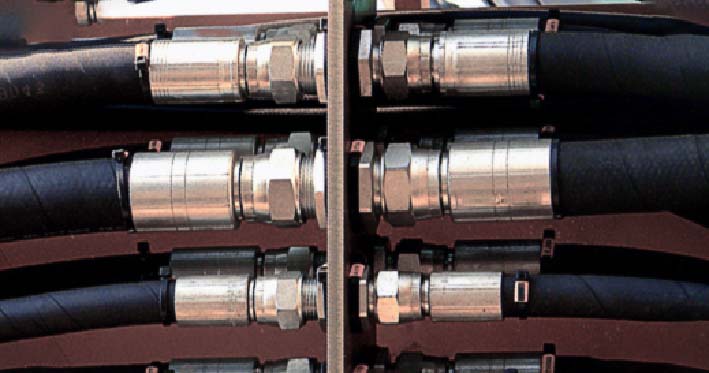

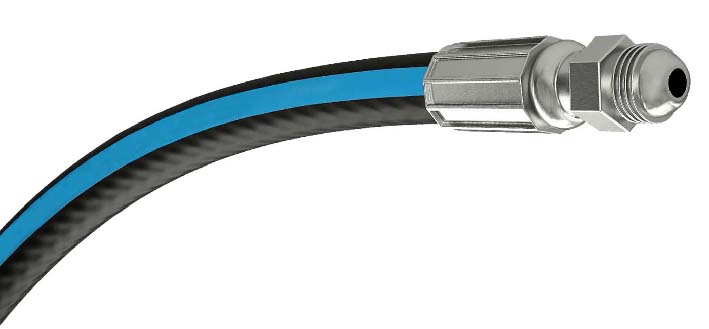

Изготовление РВД

Наша компания изготовит необходимый вам рукав высокого давления по описанию или образцу.

Рукава высокого давления комплектуется шлангами и фитингами европейского производства или китайского производства на ваш выбор, продукция соответствует стандартам EN 853, EN 856, EN 857, DIN, ISO, SAE, ГОСТ.
Производим РВД типов 1SN, 1SC, 2SN, 2SC, 3SN, 4SP, 4SH, R13, R15, PTFE (тефлоновые), морозостойкие серии.

На складе постоянно в наличии широкий ассортимент гидравлических шлангов различного типа (гидравлические, пластиковые, PTFE, пищевые, и др.), а также арматуры - фитингов, фланцев, обжимных муфт.
Наличие современной материально-технической базы, оборудования и склада запчастей позволяют нам выполнять изготовление рукавов высокого давления практически любых конфигураций в день обращения.

Мы занимаемся:

Производство рукавов высокого давления;
Ремонтом шлангов высокого давления;
Ремонтом шлангов кондиционеров;
Ремонт шлангов ГУР.

Мы изготавливаем:
РВД длиной до 200 метров с различными типами арматуры;
РВД с внутренним диаметром от 6 до 120 мм;
РВД с износостойкой защитой;
РВД с огнеупорной защитой;
РВД для эксплуатации при высоких и низких температурах;
Медные трубки;
Гидравлические трубки;
Тормозные шланги.

Производство возможно по чертежу или образцу заказчика или по каталожным номерам производителей.

Кроме этого у нас вы можете найти большой ассортимент сопутствующих товаров:
Быстросъёмные соединители;
Крепёж для труб;
Манометры и микрошланги;
Пластиковая защита для шлангов.

Примеры обозначений:

Рукав РВД 2SN-16-1500-ГОСТ 6286-73
двухоплёточный, внутренний диаметр 16 мм, длина 1,5 м., сделан по ГОСТ 6286-73

Рукав РВД 1SN-10-1000-МБС-ГОСТ 6286-73
Однооплёточный, внутренний диаметр 10 мм, длина 1 м., маслобензостойкий, сделан по ГОСТ 6286-73
МБС - маслобензостойкий;
НГ - не горючий;
УХЛ1 климатическое исполнение по ГОСТ 15150 (умеренный и холодный климат, категория размещения 1).

R1AT-08 DN12 1/2" WP 160 bar BP 640 bar EN 853
"R1AT" один слой металлической оплётки (R2AT соответственно две оплётки), "08" соответствует внутреннему диаметру 1/2" (12,7 мм), "DN12" внутренний диаметр в миллиметрах, 1/2" - внутренний диаметр в дюймах, "WP 160 bar" рабочее давление 160 бар, "BP 640 bar" давление разрыва, "EN 853" тип стандарта по которому сделано.

SAE 100R2AT 06 3/8" WP 275 bar (4000 psi)
"SAE 100R2AT" однооплёточный (100R2AT - двухоплёточный; 100R12, R13, R15 - спирально армированные [для сверхвысоких давлений]), "06" код типоразмера где 3/8" (9,5 мм) внутренний диаметр в дюймах, "WP 275 bar (4000 psi)" рабочее давление.

2SN DN10 WP 250 bar ISO 1436
"2SN" двухоплёточный, "DN10" внутренний диаметр 10 мм, "WP 250 bar" рабочее давление, "ISO 1436" тип стандарта по которому сделано.

Рукава высокого давления (РВД)

Рукава высокого давления (РВД) - это гибкие трубопроводы, предназначенные для передачи рабочей жидкости (гидравлического масла, топлива, воды и т. п.) под высоким давлением в гидросистемах, пневмосистемах и других технических установках. Основные требования к РВД - высокая прочность, герметичность, устойчивость к воздействию давления, температуры и агрессивных сред.

1. Конструкция рукава высокого давления

Типичный РВД имеет многослойную структуру, состоящую из следующих элементов:

1. Внутренний (герметизирующий) слой

Обеспечивает герметичность и химическую стойкость к рабочей жидкости

• Материалы: синтетическая резина на основе:
  • нитрилбутадиенового каучука (NBR) - для минеральных масел и топлива;
  • EPDM - для водных и антифризных сред;
  • CR (неопрен) - для универсальных применений;
  • FPM (фторкаучук, Viton) - для особо агрессивных жидкостей и высоких температур.

2. Армирующий слой (или несколько слоёв)

Воспринимает основное внутреннее давление.

• Материалы:
  • оплётка из стальной проволоки (одинарная, двойная, реже тройная);
  • спираль из высокопрочной стальной проволоки (для давлений до 100 МПа);
  • текстильные или синтетические волокна (в малонагруженных системах).
• Армирование выполняется под строго определённым углом навивки (обычно 55-60°) для компенсации радиальных и осевых нагрузок.

3. Промежуточные (адгезионные) слои

Обеспечивают надёжное сцепление между слоями и равномерное распределение напряжений.

• Материалы: резиновые смеси на основе NBR, SBR или CR.

4. Наружный (защитный) слой

Защищает конструкцию от внешних воздействий - ультрафиолета, озона, влаги, масел, абразивного износа.

• Материалы: износостойкие каучуки - SBR, CR, EPDM, реже PU (полиуретан) для повышенной стойкости к истиранию.

Если вас необходимо изготовить рукав РВД в Воронеже вы можете обратиться в нашу компанию "РВД136". Изготовление гидравлических шлангов в день обращения.
